Ableitungsbelag G'

Isolationsleitwertbelag, Leitwertsbelag, Querleitwert

Der Ableitungsbelag G' beschreibt den elektrischen Leitwert G eines Isolators (Dielektrikums) einer Leitung pro Meter, also die Isolationsverluste (≙ "Ableitung", "Querwiderstand") einer Leitung in Abhängigkeit von der Kabellänge.

Ableitungsbelag:

G' =
G / l
    [
S / m
]

G' = Ableitungsbelag
G = Leitfähigkeit
l = Länge des Leiters

Ableitung, Isolationswert, Querwiderstand:

In der Praxis fließt ein geringer Strom I auch durch Bauteile, die nicht für die Stromleitung konzipiert sind, z.B. durch Isolatoren und das Dielektrikum.
Dabei fließt ein gewisser Leckstrom IL z.B. über die Isolation vom Hin- zum Rückleiter.

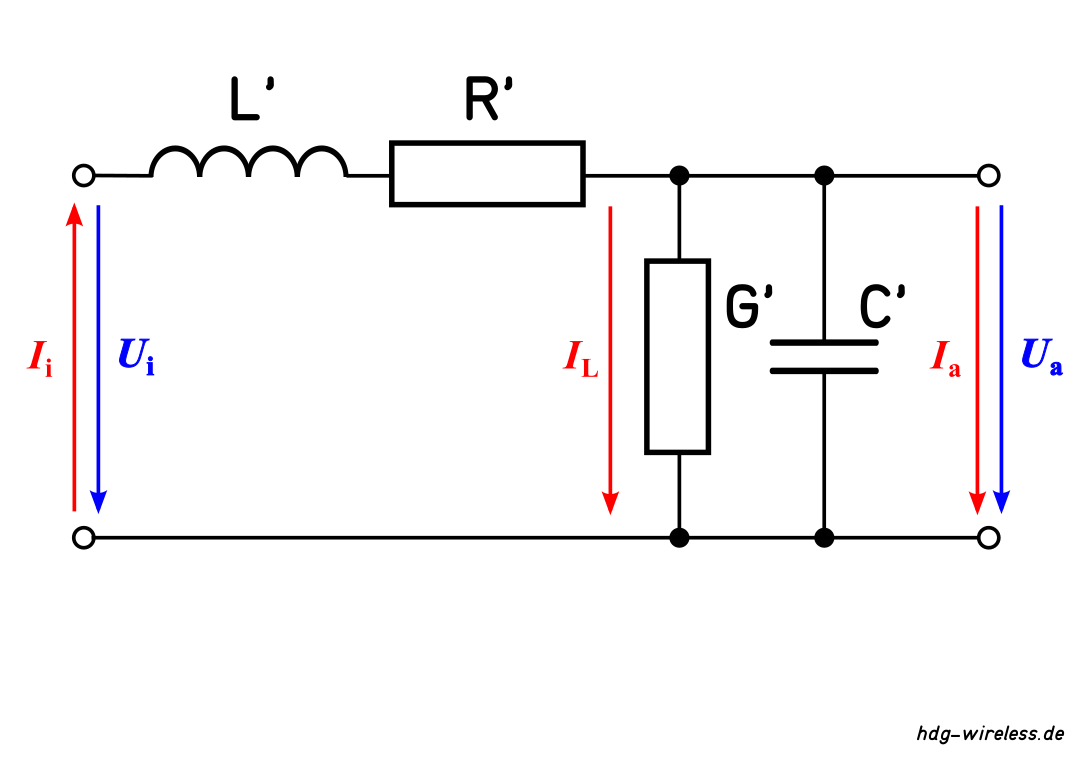

Leitungsbeläge: Ableitung, Leckstrom

Sowohl Leiter als auch Nichtleiter können über die Größe ihres elektrischen Leitwerts G beschrieben werden. Für Isolatoren wird er gelegentlich auch als Ableitung, Querwiderstand oder Isolationswert bezeichnet.

Die Stromverluste durch den Ableitungsbelag G' sind deutlich geringer als die Spannungsverluste durch den Widerstandsbelag R'.

Elektrischer Leitwert G:

G =
1 / R
=
I / U
    [ S ]

G = elektrischer Leitwert [S]
R = ohmscher Widerstand [Ω]
I = Strom [A]
U = Spannung [V]

⇒ Ableitung [ ⇒Elektrischer Leitwert ]
⇒ Induktivitätsbelag
⇒ Kapazitätsbelag
⇒ Leitfähigkeit [ ⇒Elektrische Leitfähigkeit ]
⇒ Leitungsbeläge
⇒ Widerstandsbelag
