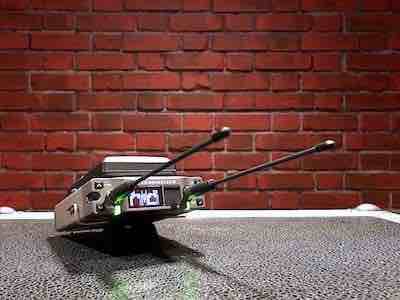

EK 6042
Zweikanal - Kameraempfänger | Sennheiser
Zweikanal-Einschubempfänger. Kann praktisch mit allen drahtlosen Systemen von Sennheiser verbunden werden - sowohl analog, als auch digital. 184 MHz Schaltbandbreite und integrierte bedienerfreundliche Funktionen für ein voll automatisiertes Setup. Der EK 6042 ist ein True-Diversity-Zweikanalempfänger, passend für alle Standardeinschübe an Kameras. Er ist kompatibel mit einer großen Auswahl drahtloser Sennheiser Mikrofone - sowohl analog, als auch digital. Er kann mit praktisch jedem drahtlosen Sennheiser System verbunden werden, inkl. G3, 2000 Serie, 3000/5000 Serie und Digital 9000. Durch den integrierten Webserver kann das Setup ganz einfach mithilfe eines beliebigen Browser erfolgen. Ebenso der Import und Export der gesamten Konfiguration. Der EK 6042 ist SuperSlot™-kompatibel und arbeitet nahtlos mit Ihrem vorhandenen Equipment. Dies gilt auch für ARRI, Panasonic und Sony. Durch optionales Zubehör wie der Backpanel-Adapter und Akkupacks kann der EK 6042 auch im Stand-Alone-Betrieb genutzt werden. Die automatische Konfiguration ermöglicht das Setup jedes Mikrofons in weniger als 5 Sekunden.
(Quelle: Sennheiser.de)
Hauptmerkmale:
● 2-Kanal-True-Diversity-Empänger (True Diversity: 2*2 Empfänger)
● 184 MHz Schaltbandbreite
● HDX, HiDyn+ UND Digital 9000 LR-Modus (Long Range Mode) - kompatibel
● Kamera-Adapter für Sony® und Panasonic® (Unislot)
● Empfänger-Einschub von professionellen Videokameras oder mobilen Mischpulten mit UniSlot/SuperSlot™ (z. B. Panasonic, Ikegami, ARRI, Sound Devices oder Sony-Interface)
● Optionaler Backpanel-Adapter & Akkupack (hot-swappable)
● Auto-Konfiguration & Scene-Setup
● Digitaler und analoger Empfang gleichzeitig, auch in gemischter Form möglich
● Minutengenaue Ladezustandanzeige
Datenblatt¹:
¹(Datenblatt/Komponenten): der im Verleih befindlichen Geräte und Systemvarianten! Der jeweilige Hersteller hat durchaus noch mehr Varianten im Angebot. Siehe dahingehend die Webseiten der Hersteller.
[...]*: Keine Angaben auf den Webseiten der Hersteller. Anmerkungen auf hdg-wireless.de.
| Datenblatt¹ |
|
|
|
| Bezeichnung | EK 2000 | EK 6042 | EKP AVX |
| Hersteller | Sennheiser | Sennheiser | Sennheiser |
| Serie | 2000 | 6000 | AVX |
| Farbe | BK | ||
| Frequenzband | Bw (626-698 MHz) ← 72 MHz → | A1-A4, A5-A8, B1-B4 (470-654 MHz) ← 184 MHz → | DECT-Band (1880-1900 MHz in Europa, 1880 bis 1930 MHz länderspezifisch) ← 20 MHz → |
| Durchstimmbarkeit | 25 kHz | 5 kHz | Auto-Frequenz-Management |
| Bandbreite | 1,728 MHz (DECT-Kanalraster/-bandbreite) | ||
| Modulationsart | analog | digital, analog | digital |
| Modulationsverfahren | Breitband FM | LR (Long Range-Modus) LD (Link-Density-Modus) | GFSK mit Datenrückkanal |
| AudioCodec | --- | SeDAC, SePAC | CELT-Codec, sprachoptimiert |
| Kompander | HDX | HDP (HiDynPlus), HDX | --- |
| Spitzenhub | +/- 48 kHz | --- | |
| Nennhub | +/- 24 kHz | --- | |
| HF-Empfindlichkeit | < 4 µV typ. 1,6 µV @ 52 dB(A)eff S/N | digital: < -90 dBm [≈ 7 µV]* analog: < -94 dBm @ 52 dB S/N | |
| Nachbarkanalselektion | ≥ 80 dB typ. | 70 dB typ. (Kanalabstand ≥ 400 kHz) | |
| Blocking | ≥ 80 dB | ||
| Intermodulationsabstand | typ. ≥ 78 dB | ||
| Pilotton | schaltbar | verfügbar und schaltbar (je nach Sender) | --- |
| Squelch | 0 dBµV bis 25 dBµV in 2-dB-Schritten | 9 dBµV bis 25 dBµV in 3-dB-Schritten | |
| Verschüsselung | --- | AES 256 | |
| Systemlatenz | digital: 3,0 ms (AES3) analog: 1,5 ms (AES3) | 19 ms | |
| Frequenzgang | 25 Hz - 18.000 Hz | 20 - 20.000 Hz | Mic: 50 Hz - 20.000 Hz; Line 20 Hz - 20.000 Hz |
| Empfindlichkeit (Dämpfung) | Automatic Sensitivity Adjustment | ||
| LowCut | [flat] | ||
| Klirrfaktor (1 kHz) | ≤ 0,9% | digital: ≤ 0,03 % (typ. 0,03 %) analog: ≤ 0,5 % (typ. 0,2 %) | |
| Signal / Rauschabstand (SNR) | Line: ≥ 120 dB(A) Kopfhörer: ca. 90 dB(A)eff | > 108 dB(A); ≥ 90 dBm | 90 dB(A), typ. |
| Eingangsempfindlichkeit (Sensitivity) | Automatic Sensitivity Adjustment | ||
| Offset | --- | ||
| Audioschnittstelle (Output) | 3,5 mm Klinke (Miniklinke, mono, symmetrisch) | 2x 5-pin Mini-XLR (1x MAIN & 1x AUX, Adapter auf 2x2 XLR-3, trafosymmetrisch) MAIN: digital AES3 oder analog AUX: analog digital: 0 dBFs analog: -22 dBu bis +8 dBu (einstellbar) | XLR3 |
| Ausgangsspannung | +17 dBu (bei Spitzenhub); einstellbar 0 dB bis 42 dB in 6 dB - Schritten | -22 dBu bis +8 dBu (einstellbar) | |
| Audioausgangspegel | AF Out: Vierstufiger Ausgangspegel (0, -10, -20, -30 dBu) | ||
| System-Gain | Automatisierte Pegelregelung des AVX Systems, zzgl. 4stufiger Pegeleinstellung am EKP. | ||
| Kopfhoererausgang | 3,5 mm Klinke (Miniklinke, 2 x 12 mW an 32 Ω) | 3,5 mm-Klinkenbuchse (Miniklinke; 2 x 25 mW an 32 Ω) | |
| Sendeleistung | typ. 15 dBm [ ca. 32 mW] | ||
| Reichweite | |||
| HF-Schnittstelle (Antenne) | Dipol-Antenne extern, nicht abnehmbar | 2 x SMA-Buchsen (50 Ω), 2 x UHF-Breitband-Dipol-Antennen | [Antenne nicht abnehmbar]* |
| Booster | --- | --- | |
| HF-Kaskadierung | --- | --- | |
| Konstruktionsprinzip | Adaptive-Diversity-Einkanalempfänger | True-Diversity-Doppelempfänger, superheterodyn mit digitaler Demodulation | |
| Multipin-Schnittstelle | 60-Pin-Stecker für GA-6042-Adapter | ||
| Konfigurationsschnittstelle | Mikro-USB-Buchse, Typ B | ||
| Remote-Software | --- | Webbrowser (mit RNDIS-Treiber fü Mac) | |
| WordClock | --- | 48 kHz (intern) | |
| Abtastrate (AES3) | --- | 48 kHz, 24 bit | |
| Abtastrate (Dante) | --- | --- | |
| Betriebszeit (Akku) | > 4 h (BA 61) | > 4 h (BA 20:Li-Ion, 3.7 V, rot blinkende Indikator-LED: Akkurestzeit ca. 15 Minuten) | |
| Betriebszeit (Batterie) | typ. 9 h, 6 h - 10 h (Bat.) | ||
| Leistungsaufnahme | 30mW (bei Nennhub) | typ. 3 W | |
| Stromaufnahme | typ. 140 mA (30 mW) | ||
| Versorgungsspannung | 2 x 1,5V AA, BA 2015 (Akku-Pack) | typ. 12 V (7 V - 18 V) | |
| Nennspannung | 2,4 V | ||
| Strom-Schnittstelle | Batterie- / Akkufach | 4-polige DC-IN-Buchse, typ. 12 V (7 bis 18 V) 2 x Akkupack BA 61 | |
| Abmessungen | 82 x 64 x 24 mm | 107 x 90 x 26 mm (ohne Antennen) | 81 x 51 x 21 mm |
| Gewicht | 130 g (inkl. Bat.) | ca. 340 g | ca. 87 g (inkl. Akkupack BA 20) |
