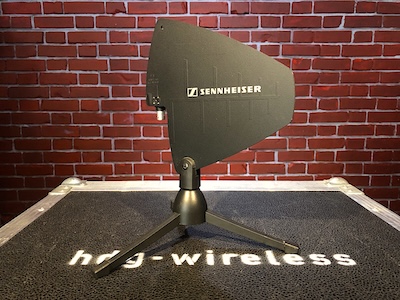

AD 1800
Passive - Richtantenne | Sennheiser
Passive Richtantenne für 1800 MHz Bereich Bereich: 1.4 - 2.4 GHz BNC-Anschluss, 3/8" Gewinde für Mikrostative Vor-/R(uuml;ckverhältnis > 14 dB Abmessungen (B x H x T): 180 mm x 190 mm mit Sockel x 22 mm Gewicht: 116 g
(Quelle: Sennheiser.com)
Hauptmerkmale:
● Passive Sende- & Empfangsantenne
● Öffnungswinkel: ca. 100°
● Vor- und Rückverhältnis: >= 14 dB
● Gewinn ca. 4 dB, 6 dBi
● Passive Richtantenne
Datenblatt¹:
¹(Datenblatt/Komponenten): der im Verleih befindlichen Geräte und Systemvarianten! Der jeweilige Hersteller hat durchaus noch mehr Varianten im Angebot. Siehe dahingehend die Webseiten der Hersteller.
[...]*: Keine Angaben auf den Webseiten der Hersteller. Anmerkungen auf hdg-wireless.de.
| Datenblatt¹ |
|
|
|
|
|
|
|
|
|
|
|
| Bezeichnung | A 1031-U | A 2003 UHF | A 5000-CP | AD 1800 | AD 3700 | ADP UHF | HA 4540 | HA 8089 | PA805SWB | UA860SWB | UA874WB |
| Hersteller | Sennheiser | Sennheiser | Sennheiser | Sennheiser | Sennheiser | Sennheiser | Shure | Shure | Shure | Shure | Shure |
| Frequenzband | UHF (470-960 MHz) ← 490 MHz → | UHF (450-960 MHz) ← 510 MHz → | UHF (450-960 MHz) ← 510 MHz → | UHF (1800-2400 MHz) ← 600 MHz → | UHF (470-866 MHz) ← 396 MHz → | UHF (470-1075 MHz) ← 605 MHz → | UHF (460-900 MHz) ← 440 MHz → | UHF (460-900 MHz) ← 440 MHz → | UHF (470-952 MHz) ← 482 MHz → | UHF (470-1100 MHz) ← 630 MHz → | UHF (470-900 MHz) ← 430 MHz → |
| Richtcharakteristik | kugelförmig (omnidirektional) | Richtantenne (direktional) | helical | Richtantenne (direktional) | Richtantenne (direktional) | Richtantenne (direktional) | helical | helical | linear, niereförmig | kugelförmig (omnidirektional) | Richtantenne (direktional) |
| HF-Schnittstelle (Antenne) | BNC, 50 Ω | BNC, 50 Ω | N, 50 Ω (Adapter auf BNC inkl.) | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω |
| Öffnungswinkel | [360°]* | +/- 50° (100°) | ± 40°, (3dB-Keulenbreite) | +/- 50° (100°) | +/- 50° (100°) | +/- 50° (100°) | 3 dB Keulenbreite 72° | 3 dB Keulenbreite 63° | 3 dB Keulenbreite 100° | [360°]* | +/- 35° (70°) |
| Antennengewinn | [2,15 dBi]* | 4 dB [6,15 dBi]* | min. 8 dBi (@650 MHz) | 4 dBd, 6 dBi | 3 dB, 5 dBi | typ. 5 dB | 7-9 dBi typisch | 10-12 dBi typisch | 6,5 dBi typisch | [2,15 dBi]* | 12 dB, 6 dB, 0 dB, -6 dB |
| Konstruktionsprinzip | passive Rundstrahlantenne | passive Richtantenne | passive Helixantenne | passive, logarithmisch periodische Richtantenne | aktive, logarithmisch periodische Richtantenne | passive Richtantenne | passive Helix-Antenne | passive Helix-Antenne | passive Richtantenne | passive Rundstrahlantenne | aktive, logarithmisch periodische Richtantenne |
| Nennimpedanz | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Abmessungen | ca. 26 cm (Länge) | 258 x 273 x 35 mm | 417 x 320 mm | 180 x 1920 x 22 mm | 329 x 322 x 24 mm | 319 x 310 x 34 mm | 346 x 346 x 140 mm | 346 x 346 x 337 mm | 334 x 378 x 27 mm | 39 ∅ x 284 mm | 316 x 359 x 36 mm |
| Gewicht | ca. 180 g | ca. 360 g | 2880 g | 116 g | ca. 620g | ca. 1100 g | ca. 1300 g | ca. 2270 g | 319 g | 275 g | 317 g |
