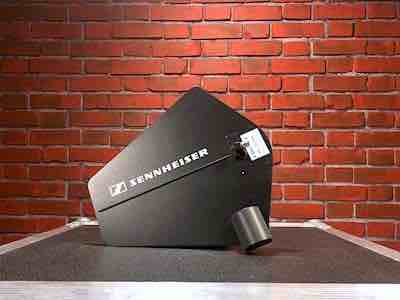

A 2003 UHF
Passive - Richtantenne | Sennheiser
Hauptmerkmale:
● Sende- und Empfangsantenne
● Öffnungswinkel: ca. 100°
● Vor- und Rückverhältnis: >= 14 dB
● Gewinn ca. 4 dB
Datenblatt¹:
¹(Datenblatt/Komponenten): der im Verleih befindlichen Geräte und Systemvarianten! Der jeweilige Hersteller hat durchaus noch mehr Varianten im Angebot. Siehe dahingehend die Webseiten der Hersteller.
[...]*: Keine Angaben auf den Webseiten der Hersteller. Anmerkungen auf hdg-wireless.de.
| Datenblatt¹ |
|
|
|
|
|
| Bezeichnung | A 2003 UHF | AD 3700 | ADP UHF | PA805SWB | UA874WB |
| Hersteller | Sennheiser | Sennheiser | Sennheiser | Shure | Shure |
| Frequenzband | UHF (450-960 MHz) ← 510 MHz → | UHF (470-866 MHz) ← 396 MHz → | UHF (470-1075 MHz) ← 605 MHz → | UHF (470-952 MHz) ← 482 MHz → | UHF (470-900 MHz) ← 430 MHz → |
| Richtcharakteristik | Richtantenne (direktional) | Richtantenne (direktional) | Richtantenne (direktional) | linear, niereförmig | Richtantenne (direktional) |
| HF-Schnittstelle (Antenne) | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω |
| Öffnungswinkel | +/- 50 Grad (100°) | +/- 50 Grad (100°) | +/- 50 Grad (100°) | 3 dB Keulenbreite 100 Grad | +/- 35 Grad (70°) |
| Antennengewinn | 4 dB [6,15 dBi]* | 3 dB, 5 dBi | typ. 5 dB | 6,5 dBi typisch | 12 dB, 6 dB, 0 dB, -6 dB |
| Konstruktionsprinzip | passive Richtantenne | aktive, logarithmisch periodische Richtantenne | passive Richtantenne | passive Richtantenne | aktive, logarithmisch periodische Richtantenne |
| Nennimpedanz | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Abmessungen | 258 x 273 x 35 mm | 329 x 322 x 24 mm | 319 x 310 x 34 mm | 334 x 378 x 27 mm | 316 x 359 x 36 mm |
| Gewicht | ca. 360 g | ca. 620g | ca. 1100 g | 319 g | 317 g |
