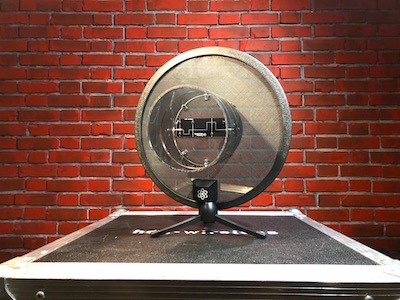

HA 4540
Passive - Helixantenne | Professional Wireless Systems
Die Helix-Antenne Tour Series (TS) bietet eine unvergleichliche HF-Leistung und unterbrechungsfreien Betrieb in einer flacheren Bauform – ideal für Touring oder andere Anwendungen, bei denen eine kompakte Größe von Vorteil ist.
(Quelle: Shure.com)
Hauptmerkmale:
● Sende- und Empfangsantenne
● Gewinn 7-9 dBi (axial)
● 3 dB-Strahlbreite von 72° (3db Keulenbreite)
● Maximale Betriebssicherheit für In-Ear-Monitoring und Drahtlose Mikrofonsysteme bei höherer Reichweite im Vergleich zu herkömmlichen Rundstrahlantennen
● keine Polarisationsrichtung [etwas inkorrekt als zirkular polarisiert bezeichnet]*
● breitbandige, passive Richtantenne
● Tour Series (TS) Helical Antenna
Datenblatt¹:
¹(Datenblatt/Komponenten): der im Verleih befindlichen Geräte und Systemvarianten! Der jeweilige Hersteller hat durchaus noch mehr Varianten im Angebot. Siehe dahingehend die Webseiten der Hersteller.
[...]*: Keine Angaben auf den Webseiten der Hersteller. Anmerkungen auf hdg-wireless.de.
|
| Datenblatt¹ |
|
|
|
|
|
|
|
|
|
|
|
| Bezeichnung | A 1031-U | A 2003 UHF | A 5000-CP | AD 1800 | AD 3700 | ADP UHF | HA 4540 | HA 8089 | PA805SWB | UA860SWB | UA874WB |
| Hersteller | Sennheiser | Sennheiser | Sennheiser | Sennheiser | Sennheiser | Sennheiser | Professional Wireless Systems | Professional Wireless Systems | Shure | Shure | Shure |
| Frequenzband | UHF (470-960 MHz) ← 490 MHz → | UHF (450-960 MHz) ← 510 MHz → | UHF (450-960 MHz) ← 510 MHz → | UHF (1800-2400 MHz) ← 600 MHz → | UHF (470-866 MHz) ← 396 MHz → | UHF (470-1075 MHz) ← 605 MHz → | UHF (460-900 MHz) ← 440 MHz → | UHF (460-900 MHz) ← 440 MHz → | UHF (470-952 MHz) ← 482 MHz → | UHF (470-1100 MHz) ← 630 MHz → | UHF (470-900 MHz) ← 430 MHz → |
| Richtcharakteristik | kugelförmig (omnidirektional) | Richtantenne (direktional) | helical | Richtantenne (direktional) | Richtantenne (direktional) | Richtantenne (direktional) | helical | helical | linear, niereförmig | kugelförmig (omnidirektional) | Richtantenne (direktional) |
| HF-Schnittstelle (Antenne) | BNC, 50 Ω | BNC, 50 Ω | N, 50 Ω (Adapter auf BNC inkl.) | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω | BNC, 50 Ω |
| Öffnungswinkel | [360°]* | +/- 50° (100°) | ± 40°, (3dB-Keulenbreite) | +/- 50° (100°) | +/- 50° (100°) | +/- 50° (100°) | 3 dB Keulenbreite 72° | 3 dB Keulenbreite 63° | 3 dB Keulenbreite 100° | [360°]* | +/- 35° (70°) |
| Antennengewinn | [2,15 dBi]* | 4 dB [6,15 dBi]* | min. 8 dBi (@650 MHz) | 4 dBd, 6 dBi | 3 dB, 5 dBi | typ. 5 dB | 7-9 dBi typisch | 10-12 dBi typisch | 6,5 dBi typisch | [2,15 dBi]* | 12 dB, 6 dB, 0 dB, -6 dB |
| Konstruktionsprinzip | passive Rundstrahlantenne | passive Richtantenne | passive Helixantenne | passive, logarithmisch periodische Richtantenne | aktive, logarithmisch periodische Richtantenne | passive Richtantenne | passive Helix-Antenne | passive Helix-Antenne | passive Richtantenne | passive Rundstrahlantenne | aktive, logarithmisch periodische Richtantenne |
| Nennimpedanz | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Abmessungen | ca. 26 cm (Länge) | 258 x 273 x 35 mm | 417 x 320 mm | 180 x 1920 x 22 mm | 329 x 322 x 24 mm | 319 x 310 x 34 mm | 346 x 346 x 140 mm | 346 x 346 x 337 mm | 334 x 378 x 27 mm | 39 ∅ x 284 mm | 316 x 359 x 36 mm |
| Gewicht | ca. 180 g | ca. 360 g | 2880 g | 116 g | ca. 620g | ca. 1100 g | ca. 1300 g | ca. 2270 g | 319 g | 275 g | 317 g |
